1. 팅커캐드(Tinkercad)란 무엇인가요?

유명한 CAD 소프트웨어 회사인 오토데스크(Autodesk)에서 제공하는 ‘팅커캐드(Tinkercad)’입니다. 웹 브라우저에서 바로 실행되고 인터페이스가 직관적이어서, 저 같은 입문자들에게도 정말 인기가 많은 100% 무료 웹 기반 3D 디자인 프로그램입니다.

‘3D 프린터를 구매했거나 사용할 예정인데, 모델링을 전혀 할 줄 모르는 분을 위한 서비스’ 라하여

3D 프린터를 사용하기 위해 해당 캐드를 사용해 보았는데요

2. 5분 만에 끝나는 가입 및 시작 방법

팅커캐드는 무거운 프로그램을 설치할 필요가 전혀 없습니다.

1. 웹사이트에 접속한 뒤 ‘사용자 개인 – 개인 계정’으로 들어갑니다.

2. 기존에 사용하던 구글 계정이 있다면 터치 몇 번으로 정말 쉽고 빠르게 가입 및 로그인이 가능합니다.

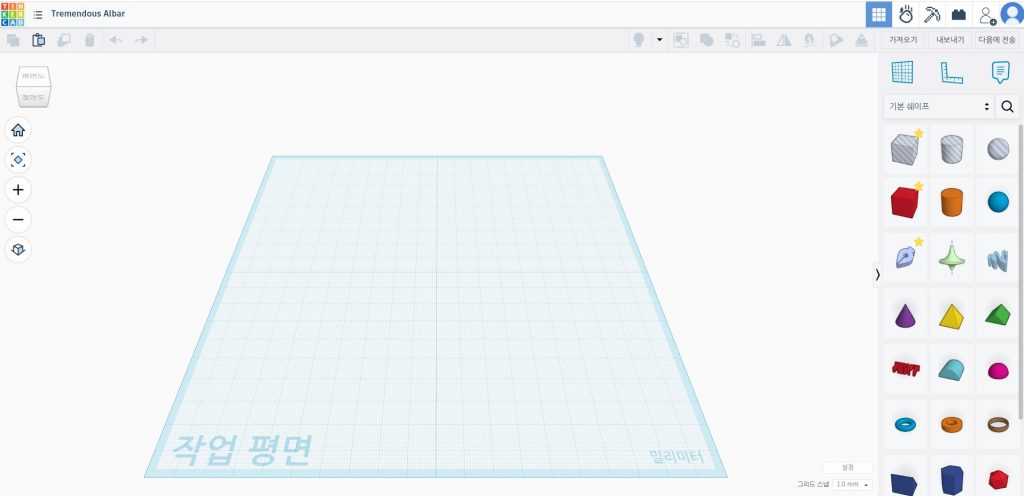

3. 로그인 후 화면에 보이는 [만들기] 버튼을 클릭하면, 본격적으로 나만의 캐드를 디자인할 수 있는 작업 화면이 나타납니다.



3. 팅커캐드의 핵심 기능: ‘쉐이프’ 다루기

팅커캐드 화면 오른쪽을 보면 다양한 도형들이 나열되어 있는데, 이를 ‘쉐이프’라고 부릅니다.

이 도형들을 마우스로 끌어다가 왼쪽의 ‘작업 평면’에 배치한 뒤, 수정하고 혼합하면서 원하는 결과물을 만들어가게 됩니다.

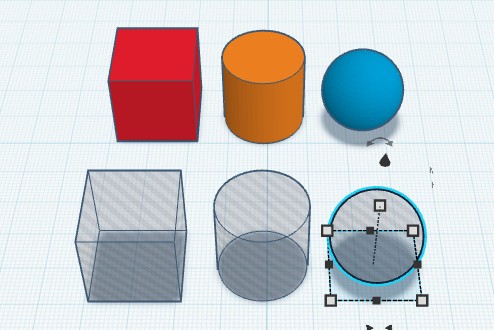

저는 가장 기본이 되는 상단 6개의 쉐이프를 작업 평면에 배치해 보면서 연습을 진행해 보았습니다.

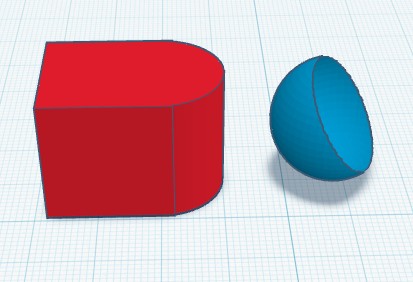

• 도형 결합 (그룹 만들기): 사진처럼 서로 다른 쉐이프를 겹쳐놓고 결합하여 하나의 새로운 도형으로 만들 수 있습니다.

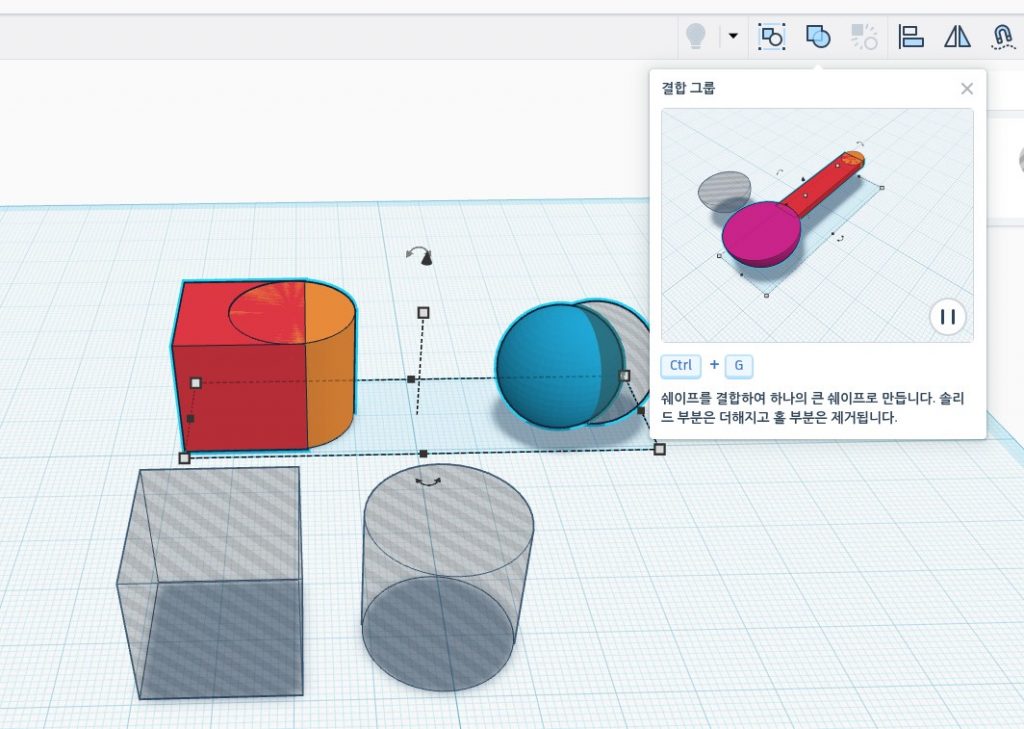

• 구멍 뚫기 (홀 기능): 투명한 형태의 쉐이프를 겹쳐주면, 그 모양대로 원래 도형에 구멍을 뚫어주는 놀라운 작업도 가능합니다.

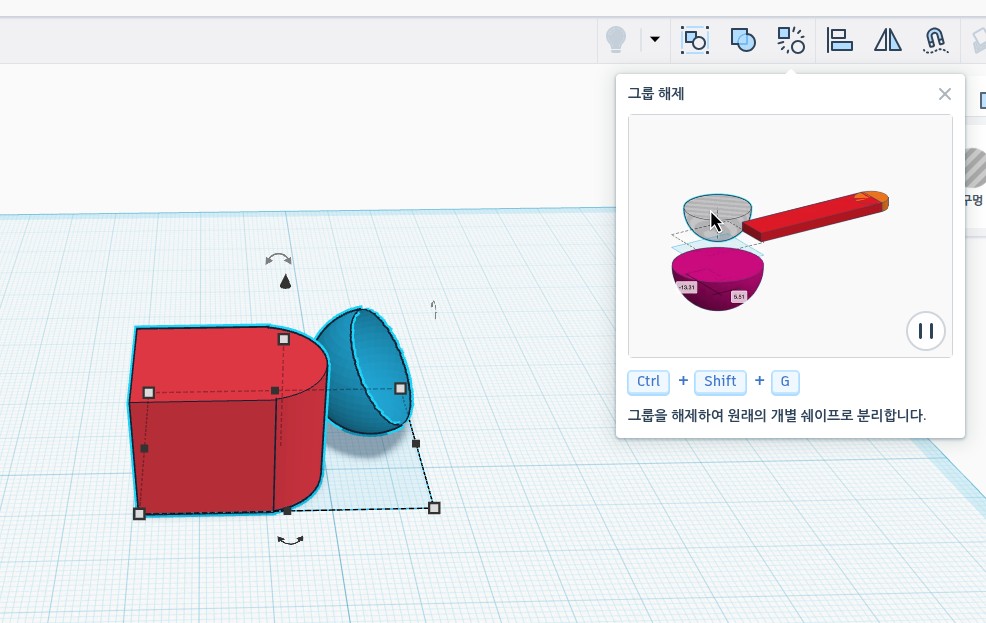

• 그룹 해제: 만약 수정하고 싶다면 ‘그룹 해제’ 버튼을 눌러 언제든 다시 개별적인 쉐이프로 편리하게 분리할 수 있습니다.

4. 정밀한 크기 및 높이 조절

기본적인 모양을 잡았다면 이제 원하는 규격에 맞게 크기를 정해야 합니다.

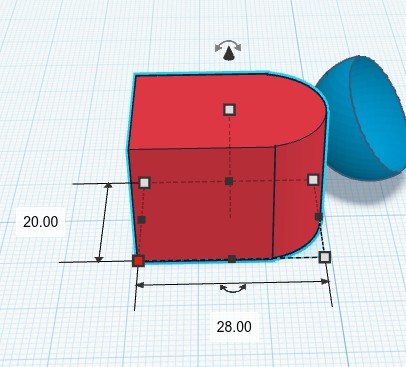

팅커캐드 작업 평면의 모눈종이는 한 칸당 1mm를 의미합니다. 마우스로 드래그하여 직관적으로 크기를 늘리거나 줄일 수도 있고, 더 정확한 수치 입력을 원한다면 원하는 숫자를 직접 쳐서 치수를 설정할 수도 있습니다.

또한, 도형 위에 있는 ‘상단 화살표’ 아이콘을 이용하면 입체적으로 높이를 조절할 수 있어서, 머릿속으로 상상하던 원하는 완벽한 형태를 차근차근 완성해 나갈 수 있습니다.



5. 실전 활용기: 회사 업무에 도움이 되는 ‘GPU 쿨러 가이드’ 만들기

단순히 연습용 도형만 만드는 것을 넘어, “우리 회사 업무에  도움을 줄 수 있는 작업물이 뭐가 있을까?” 고민하기 시작했습니다.

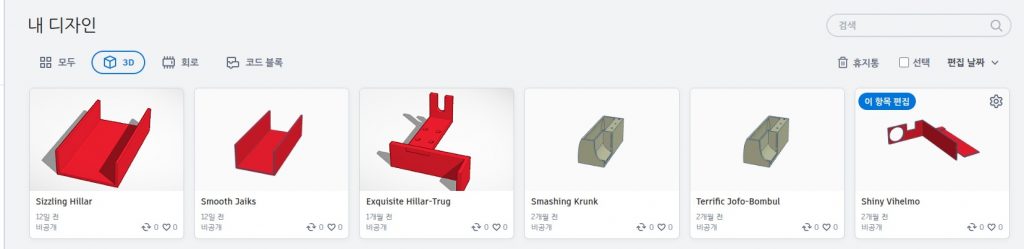

마침 고성능 연산으로 인해 열이 많이 발생하는 서버/워크스테이션용 GPU의 온도를 낮춰줄 솔루션이 필요했고, 팅커캐드를 활용해 공기 흐름을 모아주는 ‘GPU 쿨러 가이드(쿨링 덕트)’를 직접 설계해 보았습니다!

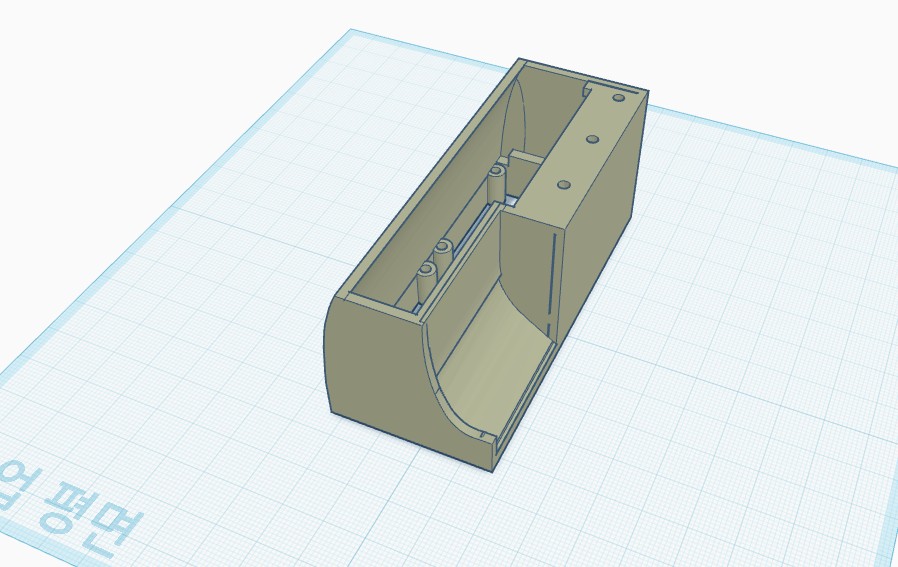

결과적으로 위에 사진 같은 GPU 쿨링 효과를 만드는 작업물을 만들었고 3D프린터로 출력하여 테스트를 진행해 본 결과 쿨링 효과를 충분히 이끌어 낼 수있었습니다.

초보자도 쉽게 다룰 수 있는 팅커캐드 덕분에 3D 모델링이 더 이상 어렵게 느껴지지 않게 되었습니다.
